產品別名：電纜護層環流在線監測系統、電力電纜護層接地環流在線監測裝置、電纜接地環流測試儀、電纜護層綜合在線監測裝置、電纜護層環流在線監測裝置
產品型號：TLKS-PLGD
電纜護層環流在線監測系統
一、產品描述：
電纜護層環流作為高壓電力電纜系統中一個復雜且重要的現象，其形成與電纜系統的多種因素密切相關。三相負荷不平衡、電磁感應以及溫度變化是導致護層環流產生的主要原因。這些因素相互作用，使得電纜金屬護層上感應出不平衡的電壓和電流，即護層環流。護層環流的存在對電纜系統帶來了顯著的負面影響。護層環流導致的發熱現象加速了電纜金屬護層的老化過程，降低了其絕緣性能和機械強度，從而縮短了電纜的使用壽命，其次，過大的環流還可能引發局部過熱，增加電纜故障的風險，如絕緣擊穿和短路等。為有效應對這些問題，深圳特力康科技有限公司創新研發了電纜護層環流在線監測系統。
二、工作原理：

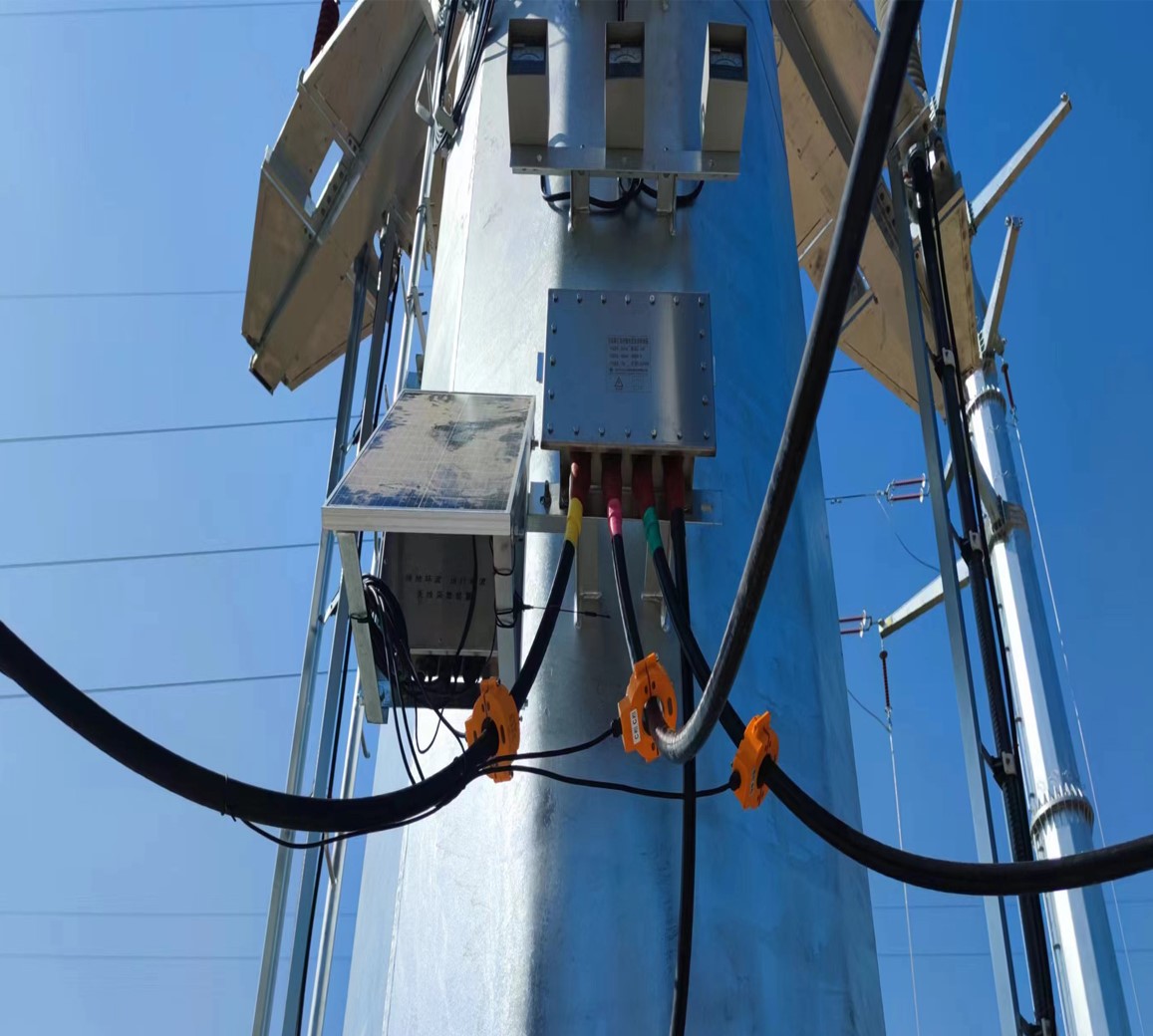

電纜護層環流在線監測系統集成了護套環流傳感器與采集器等核心組件，專為6.6kV及以上高壓電纜線路設計，實現了對接地電流的精準實時監測。該系統不僅具備異常檢測能力，能即時發現潛在的問題，還通過預防性監測保護電纜線路及其交叉互聯線、接地線等關鍵資產免受損害。其遠程查看功能讓維護人員能夠隨時隨地接收監測數據，全面掌握電纜運行狀態。這種實時預警機制取代傳統的人工定期巡測模式，大幅度減輕了運維人員的工作負擔，同時對電流異常，系統會自動報警并告知被盜的接地線位置，有效預防了突發事故的發生。通過精確測量與定時巡檢，顯著提升了系統維護的效率和準確性。
三、產品功能：
◆在線監測:實時監測高壓電纜線路金屬護層接地電流波形、幅值大小等，降低巡檢人員工作強度，并可實現高精度檢測；
◆自動報警:接地電流瞬態升高或突變減小為零時，自動觸發報警功能;
◆線纜防盜監測:接地線等被盜后，系統自動報警并告知被盜的接地線位置;
◆系統自診斷:實時檢測系統自身故障情況，并將結果上傳到監控平臺;
◆遠程查看:可通過2G/3G/4G網絡給維護人員手持式設備上發送實時監測數據;
◆信息記錄分析:記錄測量數據、故障記錄等相關參數，提供曲線圍、柱狀圖等直觀圖表及統計報表(周、月、季、半年、年);
◆太陽能供電，支持CT取電，滿足復雜現場的供電需求。
四、技術參數：
1.靈敏度：≤±0.1A
2.測量范圍：不少于0-300A/50Hz
3.測量最大偏差：標準讀數x1%+0.5A
4.傳感器類型：使用鉗型開合式傳感器
5.絕緣隔離水平：不低于DC10KV/1分鐘
6.外殼材料：采用抗腐蝕、同時不能產生渦流的材料
7.防護等級：符合GB4208中規定的外殼防護等級IP68的要求
五、總結：
綜上所述，電纜護層環流在線監測系統是高壓電力電纜系統中一個不可忽視的現象，其監測與控制對于保障電力系統的安全穩定運行具有重要意義。通過使用電纜護層環流在線監測系統進行實時監測和控制，可以顯著降低電纜故障風險，提高電力系統的整體運行效率，有效預防并減少因環流引起的電纜故障和安全隱患。
關于設備詳情信息，請來電聯系深圳特力康科技有限公司李女士
手機號碼1/3/6/8/2/3/5/1/6/3/5/（微信同號可加）
QQ:1/9/2/0/6/7/1/9/2/7 / 座機號：0/7/5/5/-2/9/5/0/0/7/6/2
公司官網：//m.bjzsza.cn
定制產品，報價為市場當前發布時參考區間價，實際價電議。
六、注意事項：
1.請務必小心操作，防止設備意外落地或遭受強烈碰撞。
2.為確保太陽能板正常運作，請避免其受到強烈的外力沖擊，以免損壞。
3.在安裝時，請盡量確保太陽能板正對陽光照射的方向，以最大化其能源收集效率。
4.在進行設備安裝之前，請確保電源開關已關閉。待安裝完畢后，再安全地打開電源開關。
5.未經授權，嚴禁私自拆解設備的結構或電路板，私自拆卸將導致保修失效。
